Benötigte Ausstattung:
- Es eigenen sich nur Player die die Rev B des Sigma Chips haben
- 1 Kreuzschlitzschraubendreher
- 1 IDE Kabel, 40adrig langt
- 1 Y Stromkabel
- 1 Festplatte mit 80GB die möglichst wenig Strom braucht, bewehrt hat sich die
Seagate Barracuda 7200.7, im original ist eine 3.5" Samsung Spinpoint SV0802N
- Bohrmaschine
- Firmware des DP508

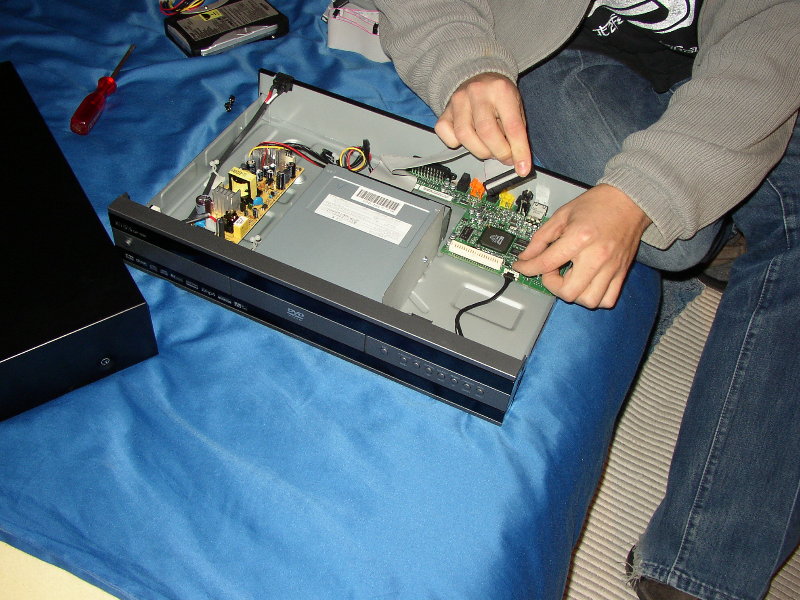

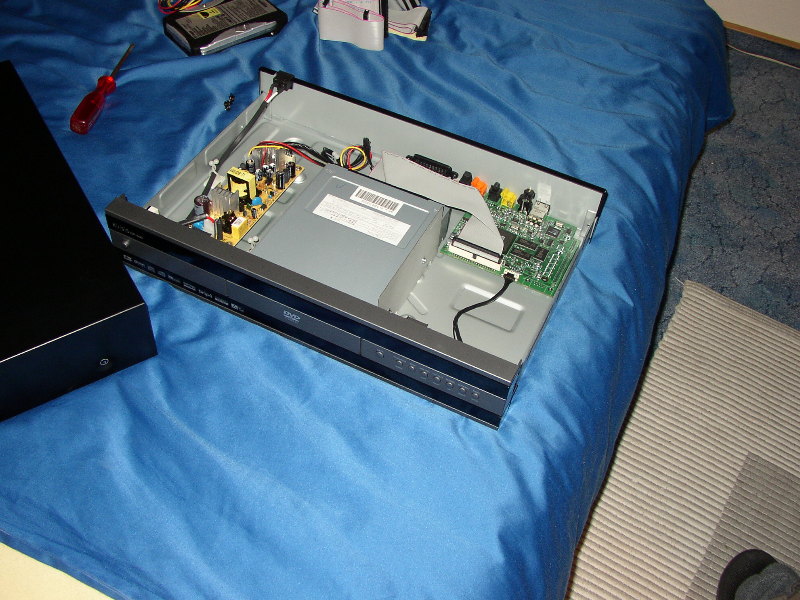

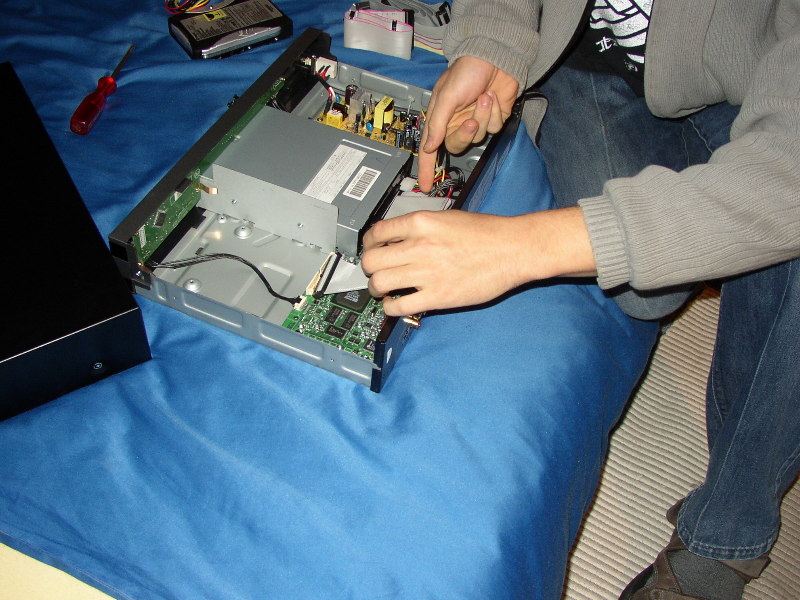

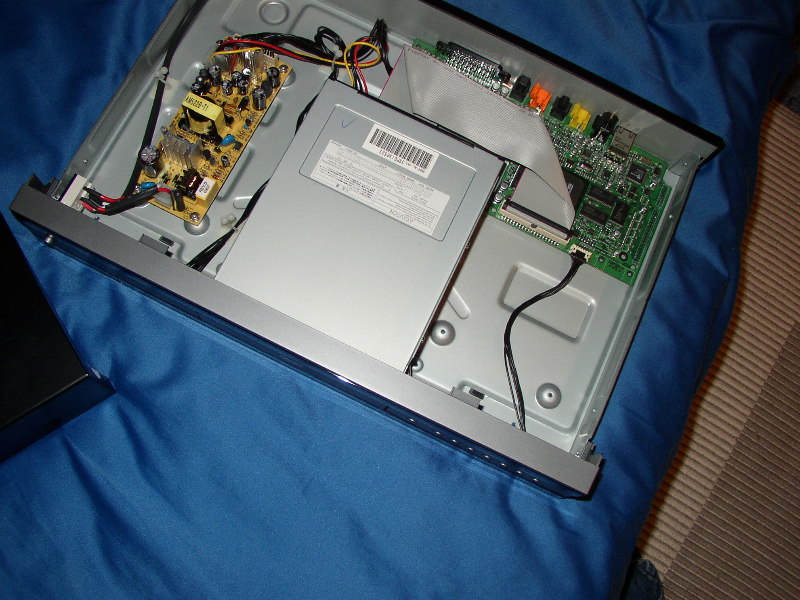

- Player aufschrauben
- DVD Laufwerk ausbauen, dazu erst Laufwerk öffnen und Blende abnehmen
- 3 Löcher in das höhere Halteblech bohren, darauf achten das die Löcher nicht zu hoch sind und die HDD nicht unter den Deckel passt.
- DVD LW auf master lassen, da sonnst keine FW Updates mehr möglich sind
- DVD LW wieder einbauen

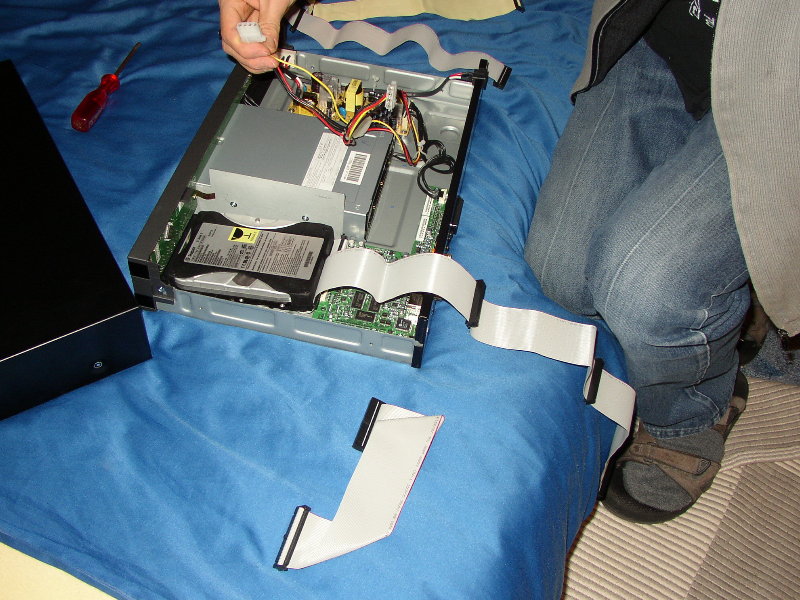

- IDE Kabel in den Controller einstecken
- IDE Kabel in das DVD LW stecken

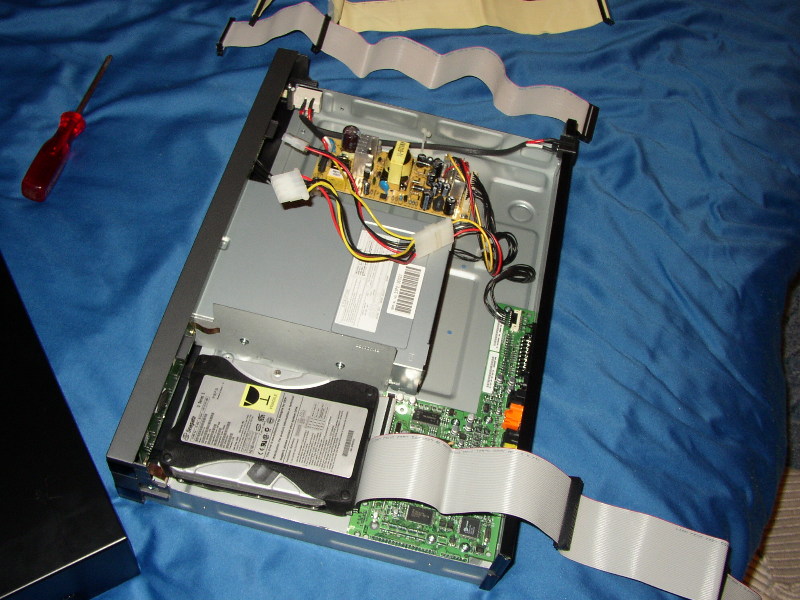

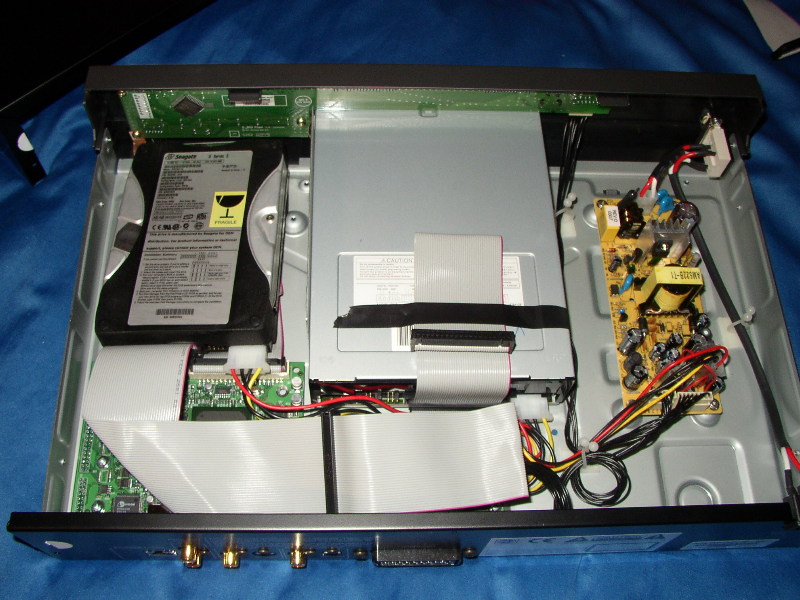

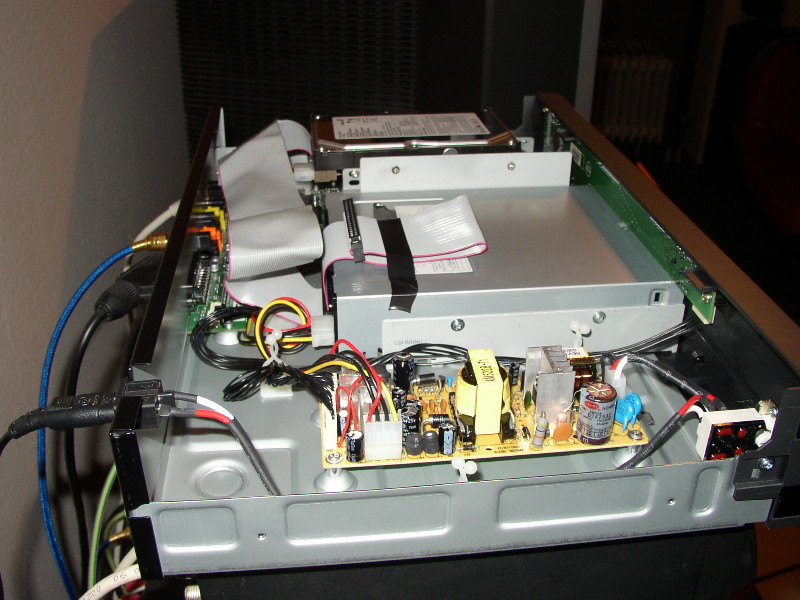

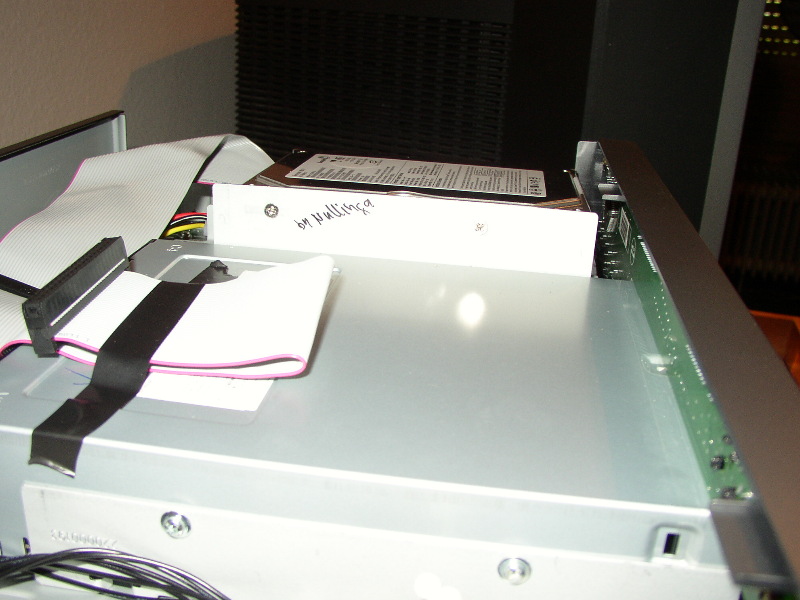

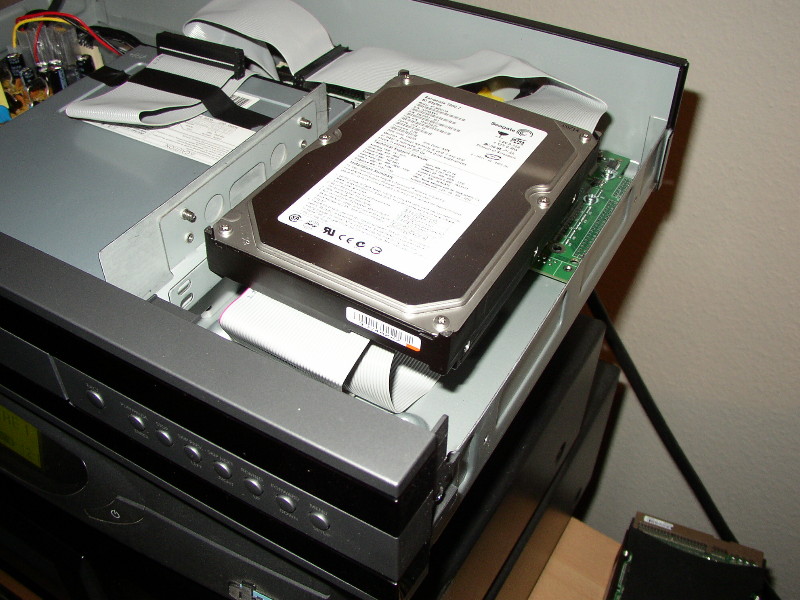

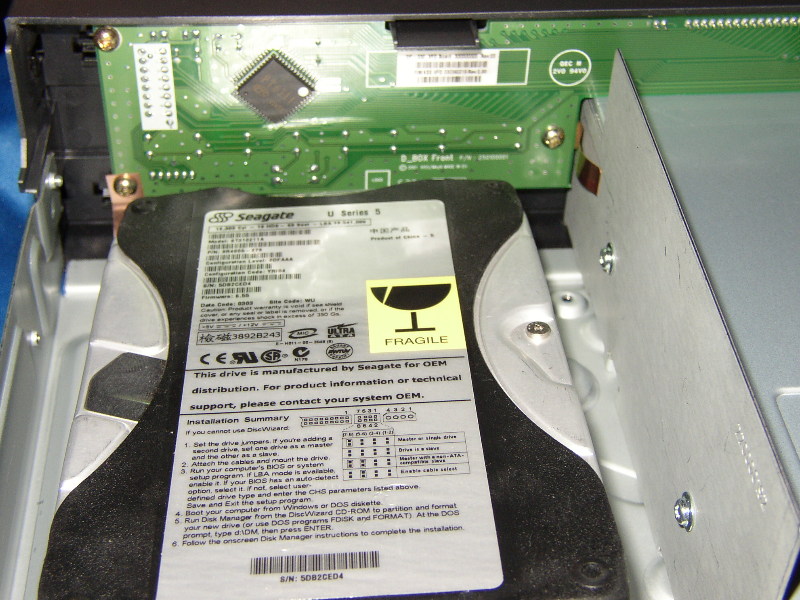

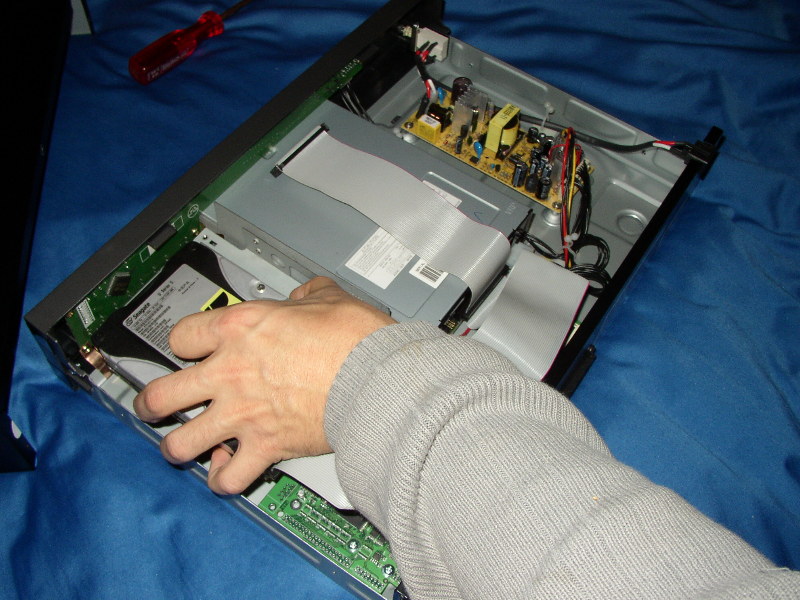

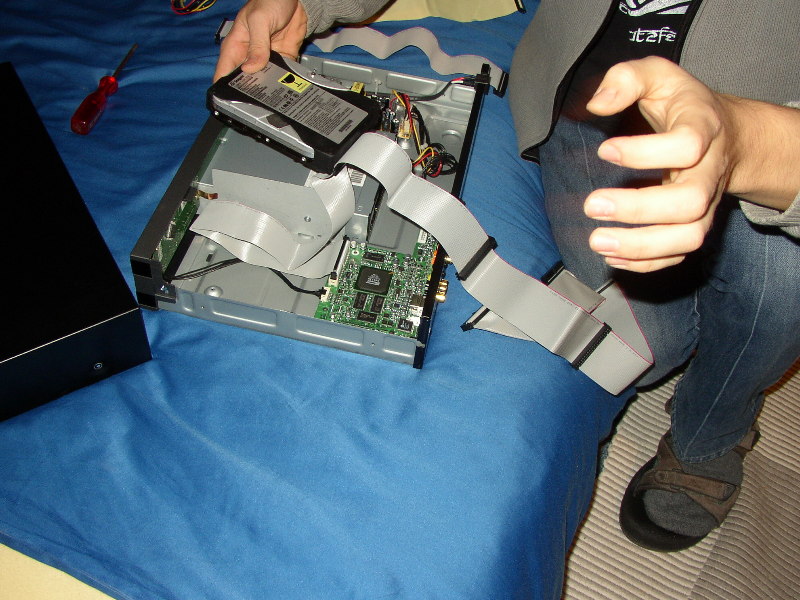

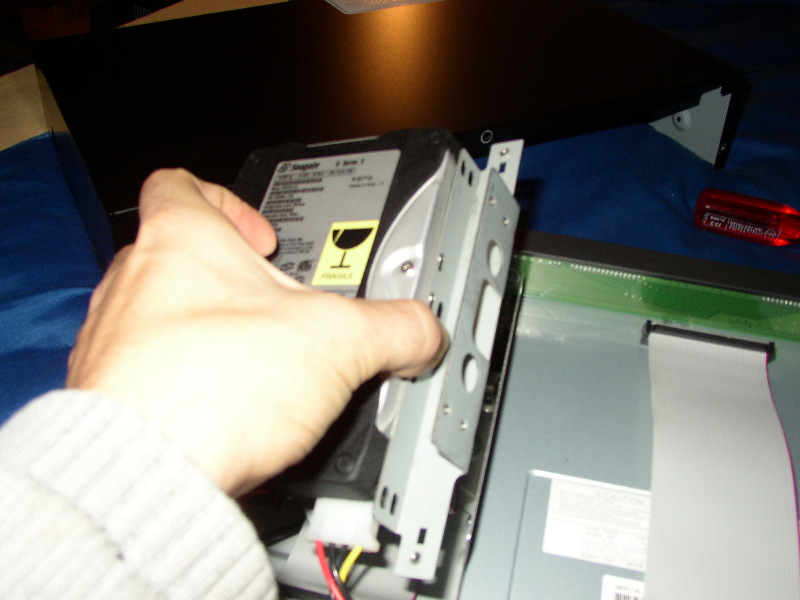

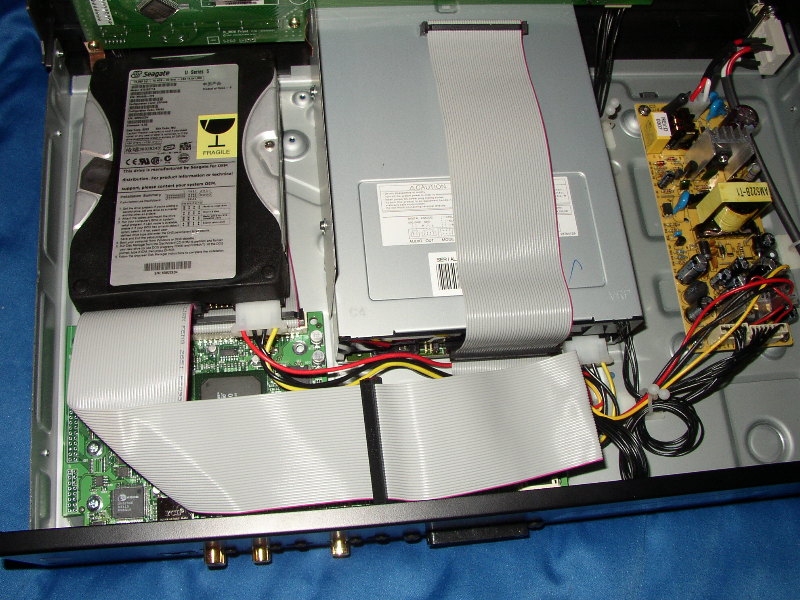

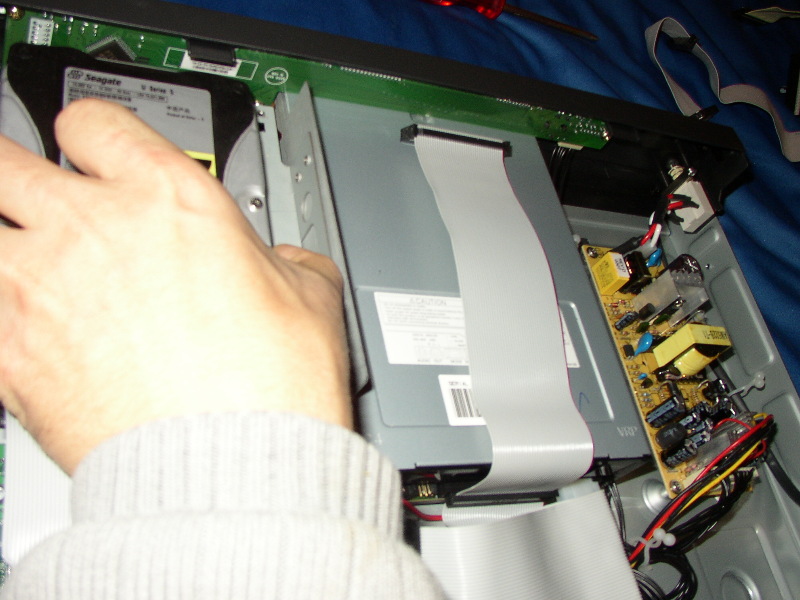

- Festplatte anschrauben, ohne Einbauwinkel, wegen Stabilität

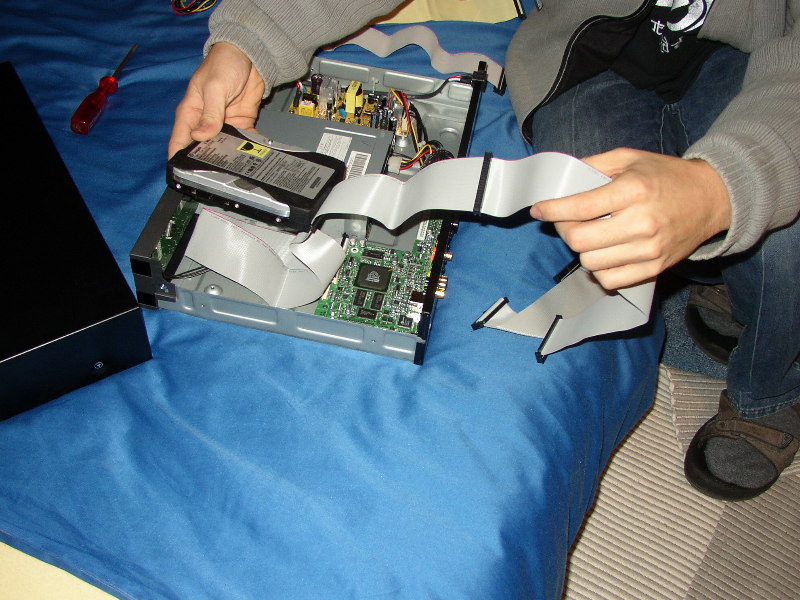

- IDE Kabel in der HDD einstecken
- Stromkabel einstecken

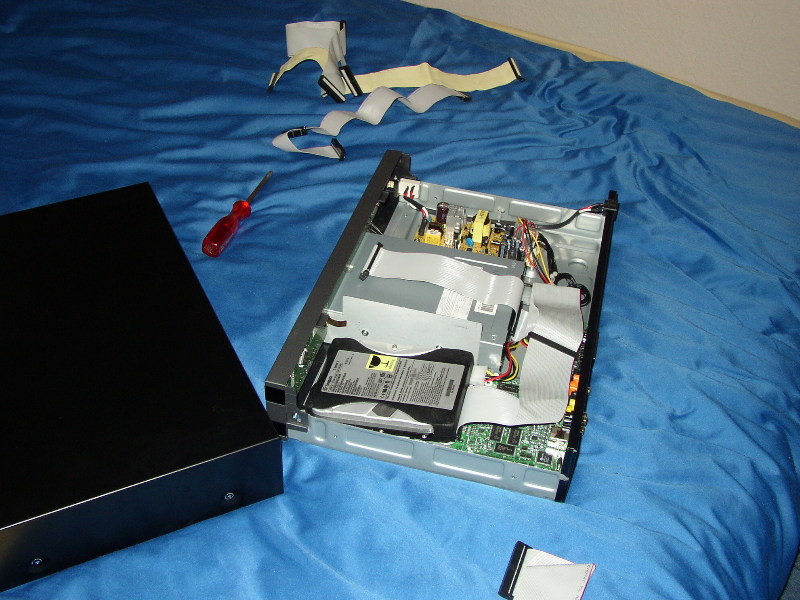

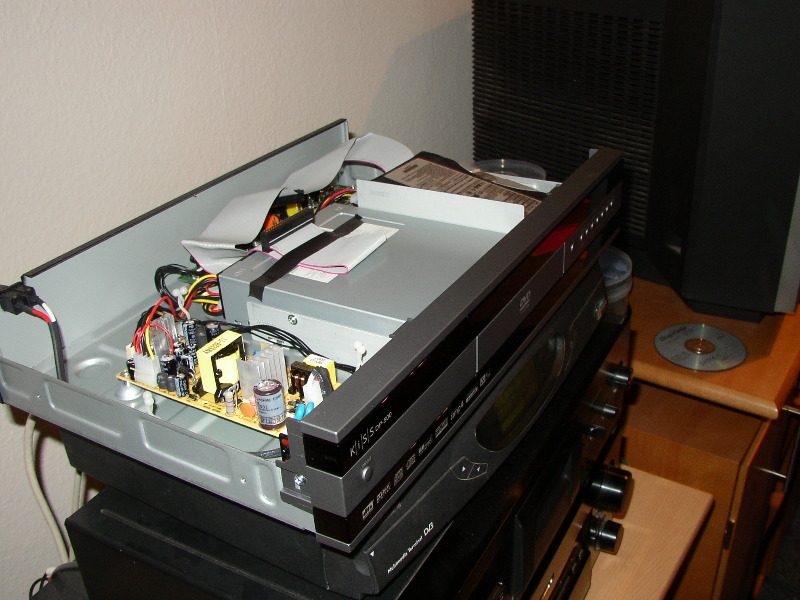

- Player schließen
- Einschalten und FW des 508 einlegen, powercycle
- Full Update
- powercycle
- Festplatte wird automatisch vorbereitet.
Bedienungsanleitung:
Durch Drücken der Taste [Menue] kommt ihr zur HDD

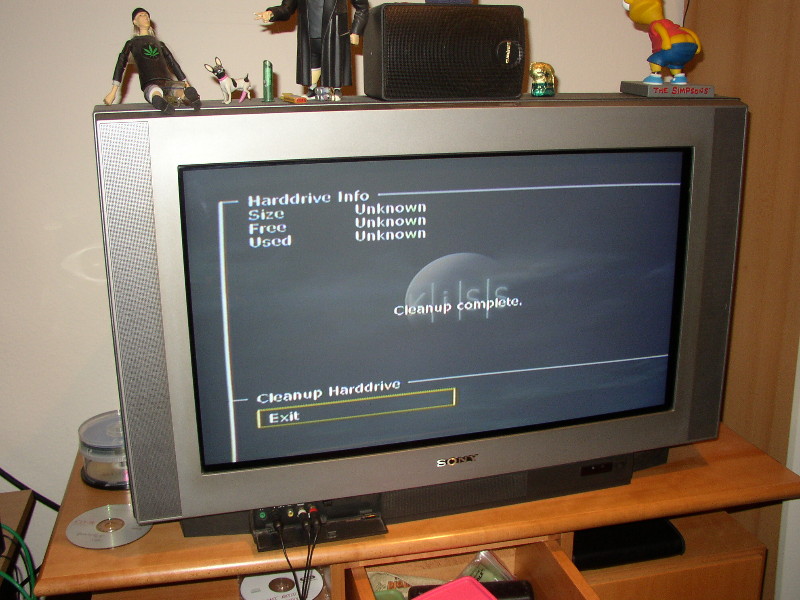

Dort habt ihr das das Feld Info, dort bekommt ihr die Größe, den freien Platz und die Belegung angezeigt und zusätzlich hab ihr dort die Möglichkeit die Festplatte zu löschen.
Dateien und Ordner könnt ihr über LAN oder Disc auf die HDD überspielen, dazu müßt ihr im Inhaltsverzeichnis des LAN oder der Disc die gewünschten Dateien und Ordner mit [mark] auswählen und dann mit [enter] das Kopieren einleiten.
Zum Löschen einzelner Dateien müßt ihr in das Inhaltsverzeichnis der HDD, dort könnt ihr die Dateien wieder mit [mark] auswählen und mit [clear] löschen.
wenn [mark] zweimal hintereinander gedrückt wird werden alle Dateien ausgewählt.
Zur Information:
Beim Löschen und vorbereiten der Platte legt der Player 2 Ext2FS Partitionen an, die erste ist 1000 Zylinder groß Groß, der genau Zweck ist mir noch nicht bekannt, möglicherweise aber zum Puffern möglicher zukünfiger anwendungen und die Zweite belegt den Rest der Platte. .
Mit der FW DP500 2.7.4 kann der Player wieder zum DP500 geflasht werden!
Dracula vom Goodstuff Board hat heraus gefunden wie man auch größere Festplatten als 80GB verwenden kann, er selbst hat 200GB drin. Dafür muß man die Festplatte im KISS formatieren und danach in einen Linux Rechner einhängen. Dort werden von LINUX Fdisk die 2 ext2fs Partitionen erkannt. Jetzt einfach die 2. Parrtition löschen und durch eine bis ans Ende reichende ersetzen, diese dann wieder mit ext2 formatieren. Der Hintergrund liegt darin das der KISS automatisch immer die erste Partition bis 1000 Zylinder anlegt und die 2. bis 65535 Zylinder.
Viel Spass beim Umbauen
